| 产品特性：微控制器 | 品牌：TI/德州仪器 | 型号：TPS65381AQDAPRQ1 |
| 类型：其他IC | 用途： QFN | 封装： QFN |
| 系列：TPS65381AQDAPRQ1 | 批号：2022+ | 产品说明：原装 |
| 包装：原盘 |

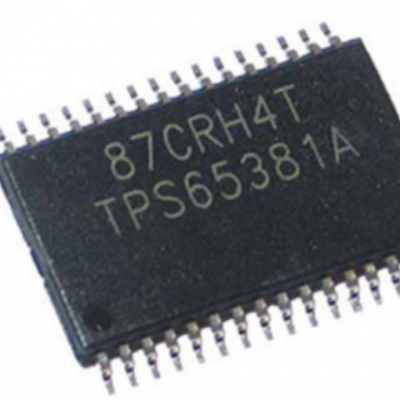

深圳市美裕芯科技有限公司供应原装物料TPS65381AQDAPRQ1适用于安全应用中的微控制器的多轨电源
说明：
TPS65381A-Q1 器件是一种多轨电源，旨在为汽车和工业等市场中的安全相关 应用微控制器 (MCU) 供电。该器件支持德州仪器 (TI) 的 Hercules? TMS570 MCU 和 C2000? MCU 系列以及其他各种具有双核锁步 (LS) 或松散耦合架构 (LC) 的 MCU。
TPS65381A-Q1 器件集成了多个为 MCU、控制器局域网 (CAN) 或 FlexRay 以及外部传感器供电的电源轨。异步降压开关模式电源转换器具有内部 FET，可将输入电源（电池）电压转换为 6V 的前置稳压器输出。该 6V 前置稳压器为其他稳压器供电。该器件支持通过 IGNITION 或 CAN 收发器唤醒。
例如，该具有内部 FET 的集成式固定 5V 线性稳压器可用于 CAN 或 FlexRay 收发器电源。***个线性稳压器也具有内部 FET，可选择将输出电压调节至 5V 或 3.3V，以适用于 MCU I/O 电压。
TPS65381A-Q1 器件包含可调线性稳压器控制器，需要使用外部 FET 和电阻分压器，将可调电压稳定在 0.8V 和 3.3V 之间，以适用于 MCU 内核电源。
集成式传感器电源能够以跟踪模式或可调输出模式运行，并包含接地短路和对电池短路保护。因此，该稳压器能够为模块外部的传感器或电子控制单元 (ECU) 供电。
集成式电荷泵为内部稳压器提供过驱电压。通过使用电荷泵输出来控制外部 NMOS 晶体管，该电荷泵还可用于电池反向保护电路。当器件必须以可能的低电源电压运行时，与传统电池反向阻断二极管相比，该解决方案支持以***的最小电池电压运行。
该器件监控所有稳压器输出、电池电压和内部电源轨上的欠压和过压情况。***个带隙基准独立于主带隙基准，可用于欠压和过压监控，以免未检测到主带隙基准内的任何漂移。此外，还实现了稳压器电流限制和温度保护。
TPS65381A-Q1 器件具有监控和保护功能，包括：具有触发模式和问答 模式的看门狗、MCU 错误信号监控器、针对内部振荡器的时钟监控、针对时钟监控器的自检、针对非易失性存储器的 CRC、支持 MCU 监测器件的内部模拟和数字信号的诊断输出引脚、针对 MCU 的复位电路以及可在检测到故障时禁用路径或外部功率级的使能驱动输出。内置自检 (BIST) 可在启动时自动监控器件功能。专用的诊断状态支持 MCU 检查 TPS65381A-Q1 监控和保护功能。
TPS65381A-Q1 器件采用 32 引脚 HTSSOP PowerPAD 封装。
应用：
? 汽车安全 应用
– 助力转向：电动助力转向 (EPS) 和电液助力转向 (EHPS)
– 制动：防抱死制动系统 (ABS)、电子稳定性控制(ESC) 和电子驻车制动
– ***驾驶员辅助系统 (ADAS)
– 悬架
– 安全可编程逻辑控制器 (PLC)
– 安全 I/O 控制模块
– 测试和测量
– 铁路和地铁信号控制和安全模块
– 升降机和自动扶梯安全控制
– 风力涡轮机控制
