| 产品特性：数字隔离器 | 品牌：TI/德州仪器 | 型号：***7741QDWRQ1 |
| 类型：其他IC | 用途： SOIC16 | 封装： SOIC16 |
| 系列：***7741QDWRQ1 | 批号：2022+ | 产品说明：原装 |
| 包装：原盘 |

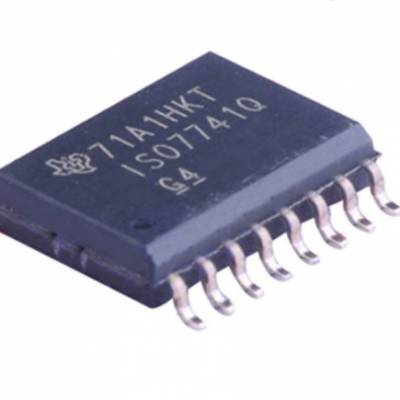

深圳市美裕芯科技供应原装物料***7741QDWRQ1 通用隔离器数字隔离器芯片IC
说明：
***774x-Q1 器件是高性能四通道数字隔离器，可提供 符合 UL 1577 的 5000VRMS（DW 封装）和 3000VRMS（DBQ 封装）隔离额定值。该系列器件具有 符合 VDE、CSA、TUV 和 CQC 标准的增强型隔离额 定值。在隔离 CMOS 或 LVCMOS 数字 I/O 时，***774x-Q1 器件可提供高电磁抗扰度和低，并具备低功耗特 性。每条隔离通道的逻辑输入和输出缓冲器均由二氧化 硅 (SiO2 ) 绝缘栅相隔离。该器件配有使能引脚，可用 于将多主驱动 应用 中的相应输出置于高阻抗状态，也 可用于降低功耗。***7740-Q1 器件具有四条全部同向 的通道，***7741-Q1 器件具有三条正向通道和一条反 向通道，而 ***7742-Q1 器件具有两条正向通道和两 条反向通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出 低电平。有关更多详细信息，请参阅 Device Functional Modes器件功能模式 部分。 与隔离式电源结合使用时，该器件有助于防止数据总线 或者其他电路中的噪声电流进入本地接地端，进而干扰 或损坏敏感电路。凭借创新型芯片设计和布局技 术，***774x-Q1 器件的电磁兼容性得到了***增强， 可轻松满足系统级 ESD、EFT、浪涌和方面的合 规性。***774x-Q1 系列器件采用 16 引脚 SOIC 和 QSOP 封装。
应用
? 混合动力电动汽车
? 电机控制
? 电源
? 光伏逆变器
? 医疗设备
